Livellatori a Cuneo NL/NLB

Serie NL/NLB

Caratteristiche Principali:

Costruzione: Sistema a cuneo in ghisa GG a tre parti scorrevoli, con o senza tampone antivibrante
Precisione di Livellamento: 1/100 mm per ogni giro di vite
Versione NL: Appoggio libero, per basamenti e strutture da posizionare senza fissaggio
Versione NLB: Con vite di fissaggio, per un ancoraggio diretto alla struttura
Versioni NLC/NLCC: Predisposte per ancoraggio a pavimento; la NLCC integra un disco di compensazione a 3°
Elastomeri Disponibili: Dalla versione rigida A (senza elastomero) alla versione B/C per il massimo isolamento da vibrazioni e urti, in funzione dell'applicazione (macchine utensili, presse, linee di transfer, macchine tessili e da stampa)

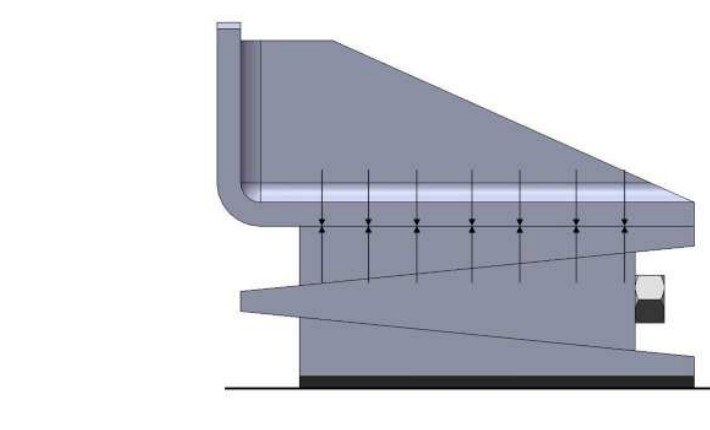

Schema tecnico Livellatore NL/NLB - AMU Princigalli

Riferimento	Carico Max (kg)	L (mm)	B (mm)	Altezza H a Metà Corsa (mm)	Escursione (mm)
NL 1/A	3.200	100	100	38	± 4
NL 22/A	4.600	115	115	44	± 4
NL 3/A	7.800	150	150	50	± 6
NL 4/A	14.000	200	200	50	± 6
NL 5/A	19.000	200	250	70	± 9
NL 6/A	26.000	300	400	75	± 10

Dati tecnici indicativi senza valore contrattuale.

Versione NLB - Con Vite di Fissaggio

Riferimento	Carico Max (kg)	L (mm)	B (mm)	Altezza H a Metà Corsa (mm)	Escursione (mm)
NLB 1/A	3.200	100	100	38	± 4
NLB 22/A	4.600	115	115	44	± 4
NLB 3/A	7.800	150	150	50	± 6
NLB 4/A	14.000	200	200	50	± 6
NLB 5/A	19.000	200	250	70	± 9
NLB 6/A	26.000	300	400	75	± 10

Dati tecnici indicativi senza valore contrattuale.

Disponibili anche le versioni con elastomero B, C ed E e le varianti NLC/NLCC predisposte per ancoraggio: contattaci per il dimensionamento più adatto alla tua applicazione.
