Livellatori Snodati NA/NI/NCA

Serie NA/NI

Caratteristiche Principali:

Costruzione: Cupola stampata in acciaio cromato (NS) o acciaio inox 304L (NI), tampone in gomma NBR 80 incollato alla cupola
Livellamento: Perno con snodo a 3° per compensare le irregolarità del pavimento
Variante NCA: Piastra forata Ø130 mm per fissaggio diretto a pavimento, portata fino a 2.500 kg
Finitura Igienica: La versione inox 304L è indicata per ambienti alimentari, farmaceutici e linee di confezionamento
Applicazioni: Macchine utensili, linee di produzione, impianti che richiedono precisione di livellamento e isolamento da vibrazioni e rumore strutturale

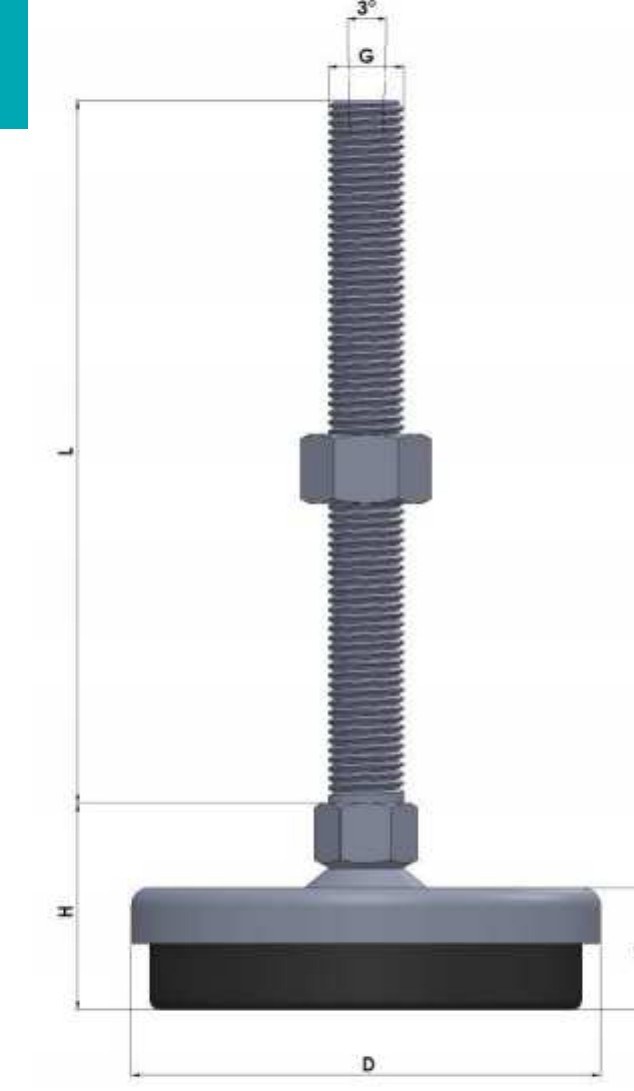

Schema tecnico Livellatore NA/NI - AMU Princigalli

Rif. Acciaio	Rif. Inox 304L	Ø D2 (mm)	Vite G	E (mm)	L (mm)	Carico Max (kg)
NS 40 M8x50	-	40	M8	24	50	80
NS 40 M10x100	-	40	M10	26	100	100
NS 40 M12x150	-	40	M12	28	150	100
NS 60 M8x50	NI 60 M8x50	65	M8	28	50	300
NS 60 M10x100	NI 60 M10x100	65	M10	26	100	350
NS 60 M12x100	NI 60 M12x100	65	M12	30	100	400
NS 60 M16x150	NI 60 M16x150	65	M16	32	150	400
NS 80 M12x100	NI 80 M12x100	80	M12	42	100	500
NS 80 M16x150	NI 80 M16x150	80	M16	45	150	600
NS 80 M20x150	NI 80 M20x150	80	M20	45	150	600
NS 100 M12x100	NI 100 M12x100	100	M12	42	90	900
NS 100 M16x150	NI 100 M16x150	100	M16	45	100	900
NS 100 M20x150	NI 100 M20x150	100	M20	45	150	900
NS 120 M16x150	NI 120 M16x150	120	M16	47	100	1.100
NS 120 M20x150	NI 120 M20x150	120	M20	50	150	1.100
NS 160 M16x100	NI 160 M16x150	160	M16	50	100	3.000
NS 160 M20x150	NI 160 M20x150	160	M20	53	150	3.000
-	NI 160 M24x150	160	M24	60	150	3.000
NS 200 M20x150	-	200	M20	62	150	4.000
