Livellatori Antivibranti LMR con Disco di Livellamento

Serie LMR

Caratteristiche Principali:

Materiali: Piastra di pressione zincata, disco centrale di livellamento, tampone smorzante in gomma NBR
Trattamento Superficiale: Zincatura protettiva
Durezza: 80 Sh A ±5
Tolleranza: DIN 7715 M3
Filettatura: Passo fine, esagono superiore, qualità 8.8 con protezione zincata
Applicazioni: Macchine utensili, presse, presse ad iniezione, estrusori, granulatori, impianti generali di officina, condizionamento
Variante LMRA: Stelo articolato a 20° per compensare disallineamenti del pavimento

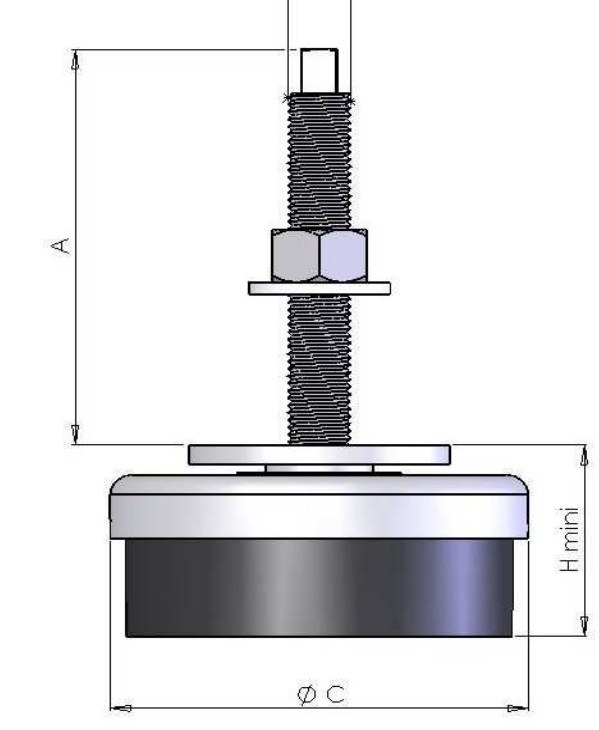

Schema tecnico Livellatore LMR - AMU Princigalli

Riferimento	Ø C (mm)	H Min-Max (mm)	Vite d	Regolazione Ni (mm)	Peso (kg)
LMR 1.80 M12	80	39 - 51	M12x1,25x120	12	0,4
LMR 2.80 M16	120	46 - 61	M16x1,50x150	15	1,1
LMR 3.80 M16	160	54 - 69	M16x1,50x150	15	2,15
LMR 3.80 M20	160	54 - 69	M20x1,50x170	15	2,2
LMR 4.80 M20	200	55 - 80	M20x1,50x170	25	3,0
LMR 4.80 M24	200	55 - 80	M24x1,5x170	25	3,2
LMR 5.80 M24	240	65 - 90	M24x1,5x170	25	3,6
LMR 5.80 M30	240	65 - 90	M30x3x170	25	3,9

Dati tecnici indicativi senza valore contrattuale.

Portate LMR Rinforzati

Riferimento	Carico Min-Max (daN)	Carico Max Presse (daN)
LMR 1.80 M12	50 - 500	250
LMR 2.80 M16	200 - 1.000	480
LMR 3.80 M20 (rinforzato)	800 - 4.000	2.200
LMR 4.80 M20 (rinforzato)	1.500 - 5.500	3.000
LMR 5.80 M24 (rinforzato)	3.200 - 8.500	6.500
